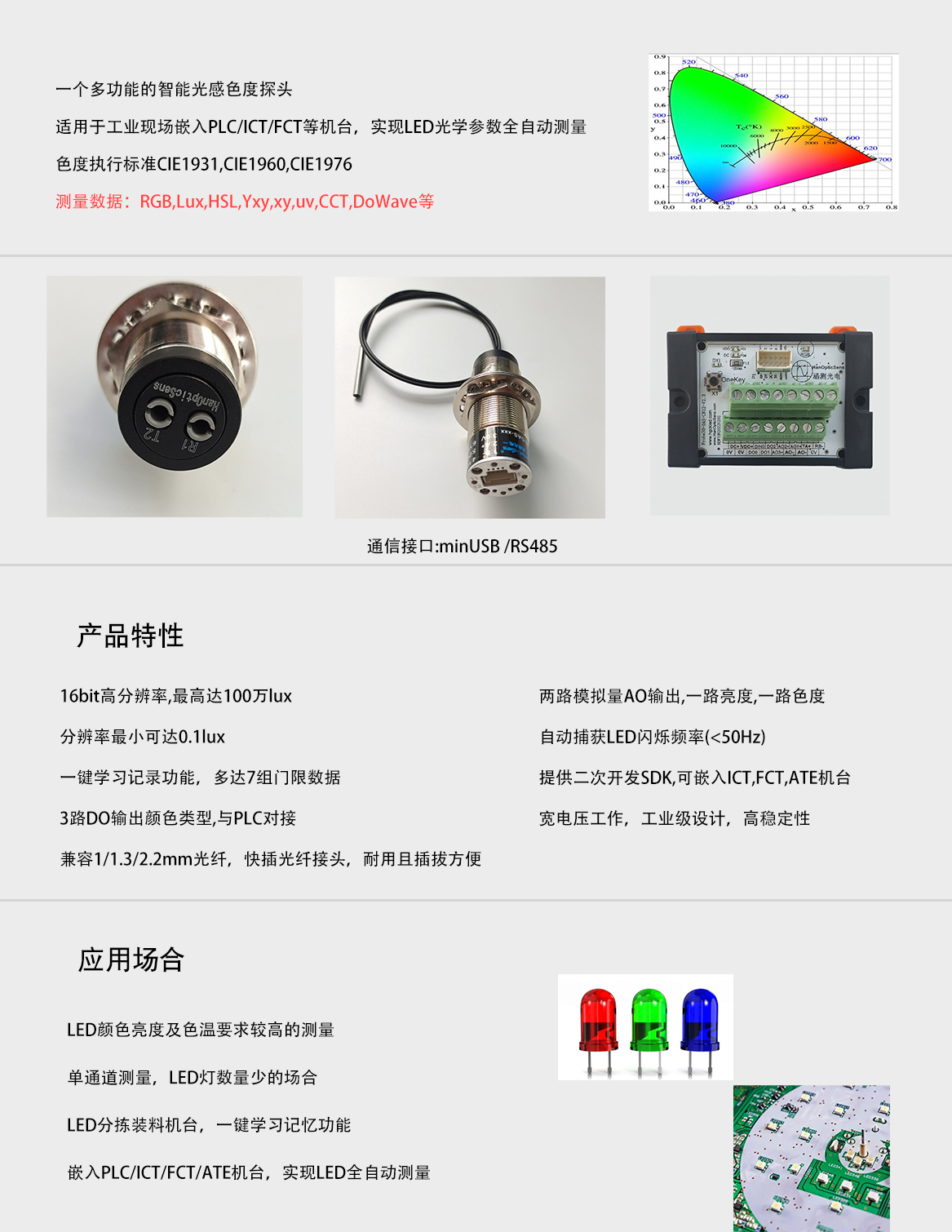

电气光学规格一览：
类型 | 项目 | 参数 | 备注 | 电气规格 | 输入电压 | 外接DC9-26V供电 | USB-mini接口 |
| 电源环境 | DC24V-80MA/DC5V-100MA | H:90% T:-40~80℃ |
| 通信接口 | RS485 | 可选RS232，USB-mini接口 |
| 通信格式 | 8,1,None,buad(2400-921600) | ID,Buad可配置，两种接口通信协议一样 |
| 数据格式 | RGB,HSL,Lux,XYZ,CCT,Duv,xy, u'v',cd,lm等 | CIE1931,CIE1976 |
| 级联扩展 | RS485接口支持256模块并联 |
|
| DIO接口 | 3路DO指示颜色类型 | 光耦输出NPN，光耦输入 |
| AO接口 | I: 0-100% (0-5V), CCT/WAVE(0-5V) |
|
| 特殊功能 | 闪烁LED频率(f<50Hz) |
| 软件编程 (见编程文件) | 支持语言 | C,C++,C#,VB,labview等 | 提供Labview示例源码 |
| SDK | 提供串口指令表，DLL | MODBUS-ASCII协议 |
| 支持系统 | WINDOWS,LINUX,Wince等 | 串口指令支持任何软硬件平台 |
| 调试软件 | 配有全功能测量分析软件 |
| 数据特性 | Lux | 线性度：4% @D65 LED | 重复测量：0.1%FS(光纤探头) |
| Lux | 准确度：5% @5000lx,D65 LED | 重复测量：0.1%FS(白色小球探头) |
| Lux(cd/m^2) | 准确度：5% @500cd/m^2,D65 LED | 重复测量：0.5%FS(亮度透镜探头) |
| xy(CIE1931) | 准确度：0.01 @D65 LED | 重复测量：0.0002 |
| CCT | 准确度：150K @D65 LED | 重复测量：50K |
| DomiWave | 准确度：3nm，@470nm | 重复测量：1nm |
| RGB(HSL) | 重复精度：1% +1 | 无参考标准,相对测量 |
光学特性 | 波长范围 | 400-760nm | 可见光测量 (可定制非可见光波段测量) |
| 亮度范围 | 最高达100万lux，分辨率可达0.005lux | L/M/H三种规格可选 |
| 滤光片 | 可根据特定波长加配滤光片 | 测量特殊波段的光波 |
| 光纤规格 | 兼容外径2.2mm/1.3mm/1.0mm光纤 | 快插接头，插拔方便(专利型光纤接口) |
| 物镜规格 | 直径10mm(仅亮度探头)， | 光学分辨率D:S=5:1 |
| 特殊参数 |
|
|
机械外壳(专利外壳) | 外形尺寸 | M22*60mm(色温照度探头：M22*80) | 双螺母夹紧锁付 |
| 光纤固定 | 专利型光纤接口 | 快插接头，插拔方便 |
| 材质 | 不锈钢 |
|
| 扩展接口 |
|
|
接口定义
PHB2.0-12P接口 | 端口定义 | 功能描述 | 备注 | 1 | B- | RS485/B-或(RS232-RX) | 默认115200,1,8,N | 2 | A+ | RS485/A+或(RS232-TX) | 默认ID=1(Modbus-ASCII) | 3 | 0V | 数字地 | 电源负极 | 4 | Y2 | 数字光耦OC门输出 | Blue led | 5 | DC+ | DC9-26V+ | 电源正极 | 6 | Y1 | 数字光耦OC门输出 | Green led | 7 | X0 | 数字光耦输入 | X00短接DC+导通 | 8 | Y0 | 数字光耦OC门输出 | Red led | 9 | AO2+ | 色度输出0-5V |
| 10 | AO- | 模拟地 |
| 11 | AO1+ | 照度模拟量0-5V |
| 12 | AO- | 模拟地 |
| USB接口的探头不支持该端口定义功能，只支持USB-RS232协议，USB_5V供电 |
|
|
|
转接板接口定义 转接板端口定义 | 功能描述 | 备注 | DC+ | DC9-26V+ | 供电电源正极, | VDD+ | 外接电源(3V-26V+) | DO端口转换成PNP源极输出时的电源 | 0V | 数字地 | 供电电源负极 | DI0 | 数字光耦输入， | DI0短接DC+导通，板载按键，一键学习功能 | DO0 | 数字光耦NPN输出Y0(Red led) | 默认为NPN光耦输出，DO0直连Y0,DO1直连Y1,DO2直连Y2，电流小于20MA； 可选配PNP型输出，且输出电压由用户外接VDD+决定, 电流扩展到250ma; | DO1 | 数字光耦NPN输出Y1(Green led) |
| DO2 | 数字光耦NPN输出Y2( Blue led) |
| AO2+ | 色度模拟量输出0-5V | 可定制4-20MA | AO2- | 模拟地 |
| AO1+ | 照度模拟量0-5V | 可定制4-20MA | AO1- | 模拟地 |
| TA+ | RS485/A+或(RS232-TX) | 默认ID=1(Modbus-ASCII) | RB- | RS485/B-或(RS232-RX) | 默认115200,1,8,N | USB接口的探头不支持该转接板 |
|
|
光纤型号列表 备注：光纤线长默认1M， 可定制长度 | 名称 | 型号 | 描述 | | 1.0mm光纤 | FL-10D05 | 光纤外径1.0mm，内芯0.5mm | | 1.3mm光纤 | FL-13D10 | 光纤外径1.3mm，内芯1.0mm | 1.0mm采光头
| FH4525-10D05 | 采光头长25mm，直径4.5mm，光纤外径1.0mm，内芯0.5mm | | 1.3mm采光头 | FH4525-13D10 | 采光头长25mm，直径4.5mm，光纤外径1.3mm，内芯1.0mm | | 1.0mm采光头 | FH4536-10D05 | 采光头长36mm，直径4.5mm，光纤外径1.0mm，内芯0.5mm | | 1.3mm采光头 | FH4536-13D10 | 采光头长36mm，直径4.5mm，光纤外径1.3mm，内芯1.0mm | | 2.2mm光纤 | FL-22D10 | 光纤外径2.2mm，内芯1.0mm | | 2.2mm光纤 | FL-22D15 | 光纤外径2.2mm，内芯1.5mm | | 2.2mm光纤采光头 | FH4525-22D10 | 采光头长25mm，直径4.5mm，光纤外径2.2mm，内芯1.0mm | | 2.2mm光纤采光头 | FH4525-22D15 | 采光头长25mm，直径4.5mm，光纤外径2.2mm，内芯1.5mm | | 2.2mm光纤采光头 | FH4536-22D10 | 采光头长36mm，直径4.5mm，光纤外径2.2mm，内芯1.0mm | | 2.2mm光纤采光头 | FH4536-22D15 | 采光头长36mm，直径4.5mm，光纤外径2.2mm，内芯1.5mm |
|
